FPD点火器灯丝的安全检修
使用部件¶
No. |
部件名称 |
类别 |
需要数量 |
备注 |
|---|---|---|---|---|
① |
十字螺丝刀 |
1 |
||
② |
点火器组件、FPD |
1 |
作业步骤¶
步骤1¶
通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃。
确认后关闭仪器主电源。
步骤2¶

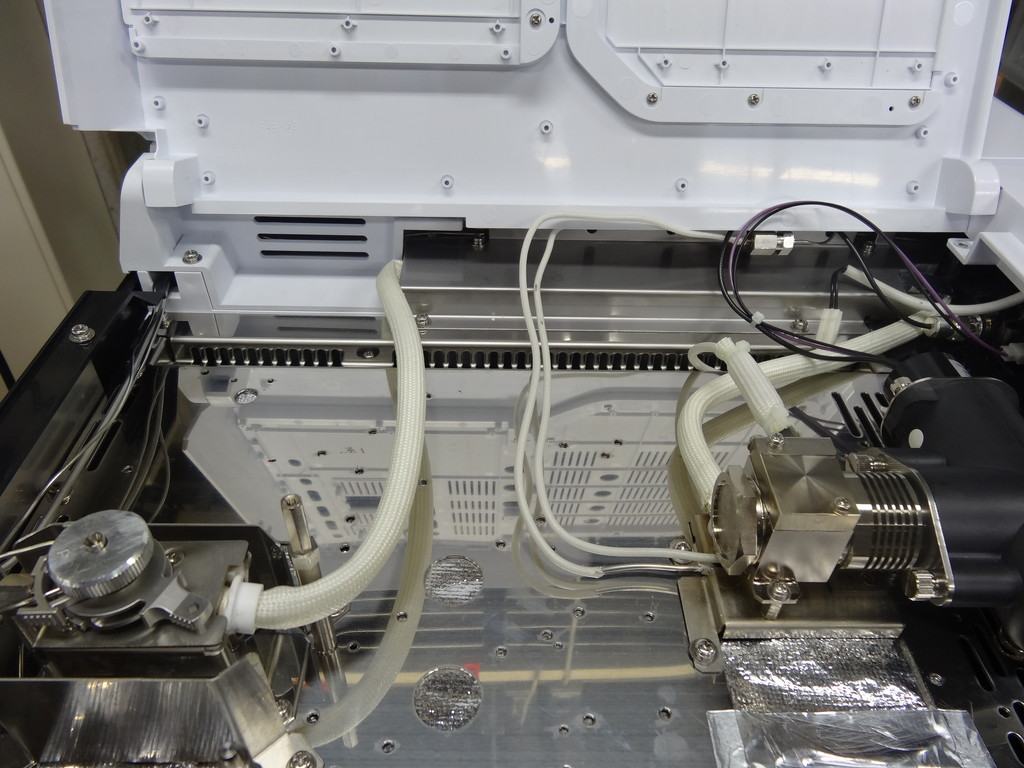

打开INJ / DET罩盖。
步骤3¶

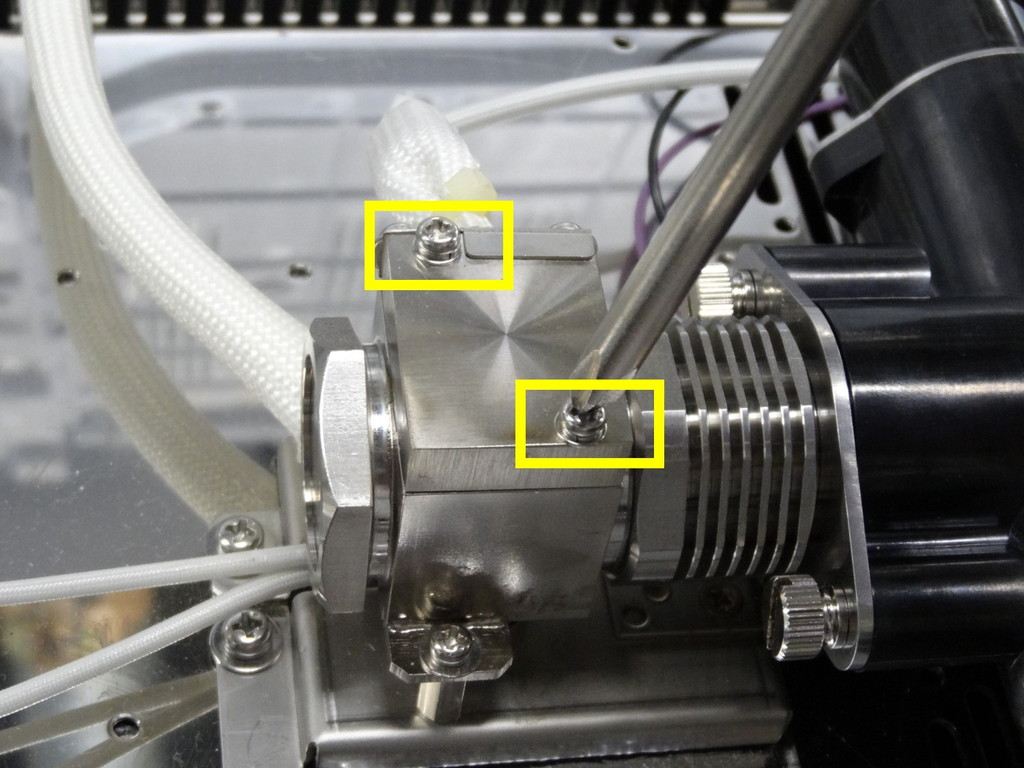

用十字螺丝刀（①）拆下FPD主机固定螺丝。
步骤4¶

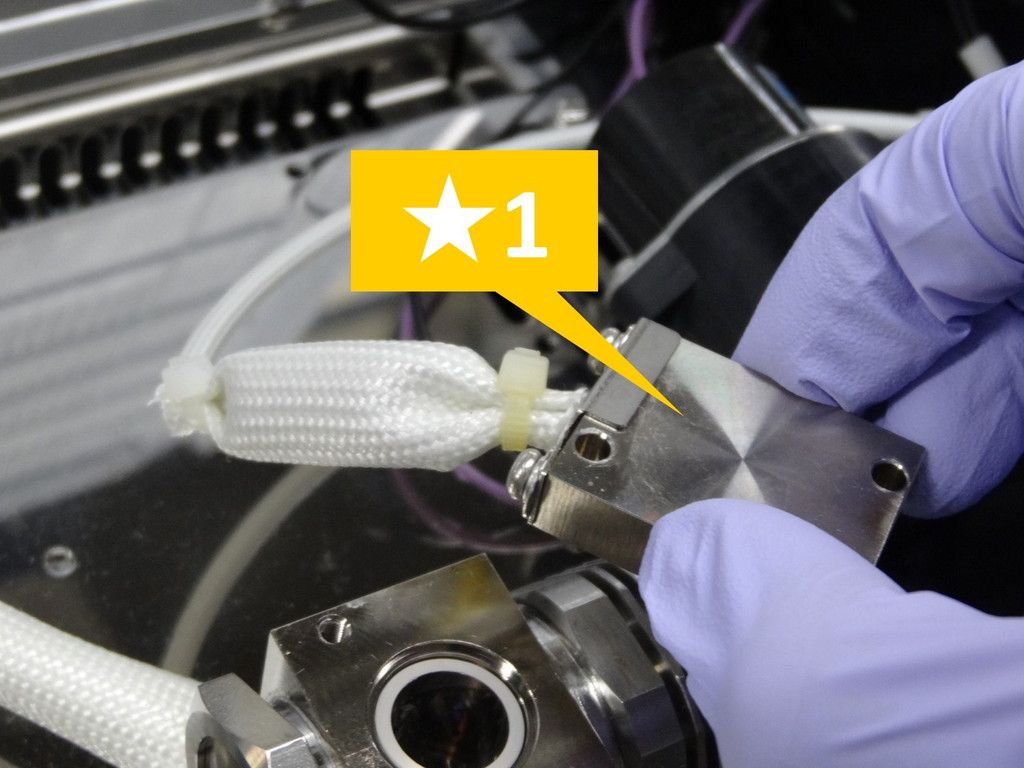

拆下盖头（★1）。
步骤5¶

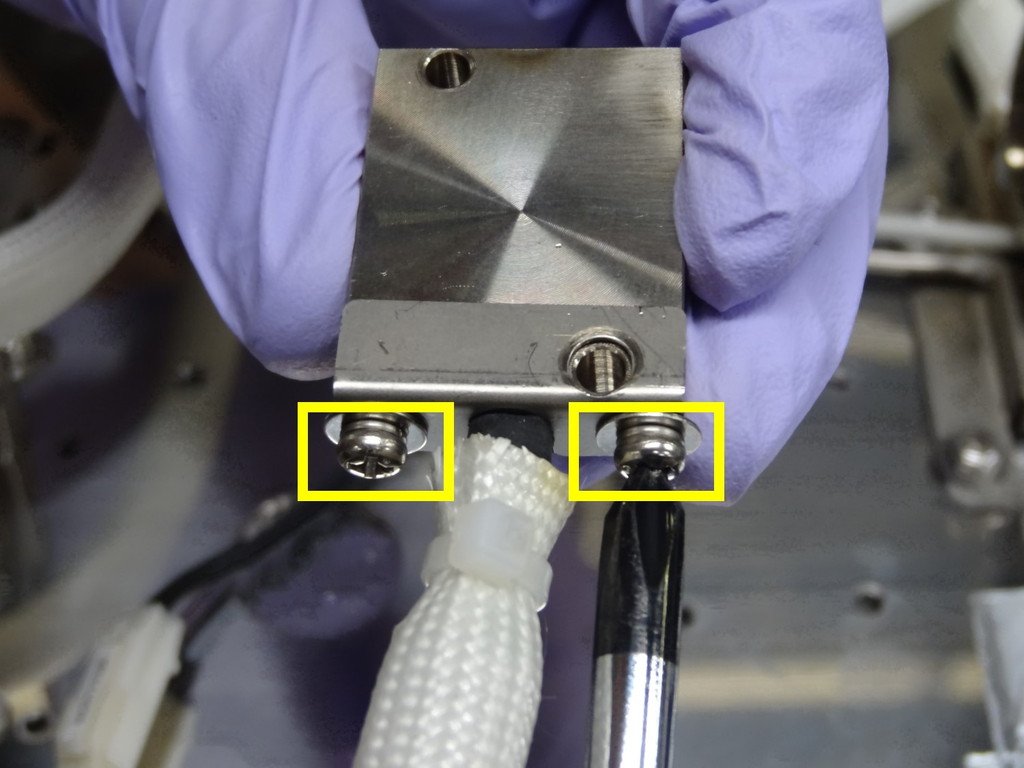

用十字螺丝刀拆下2处点火器固定螺丝。
步骤6¶

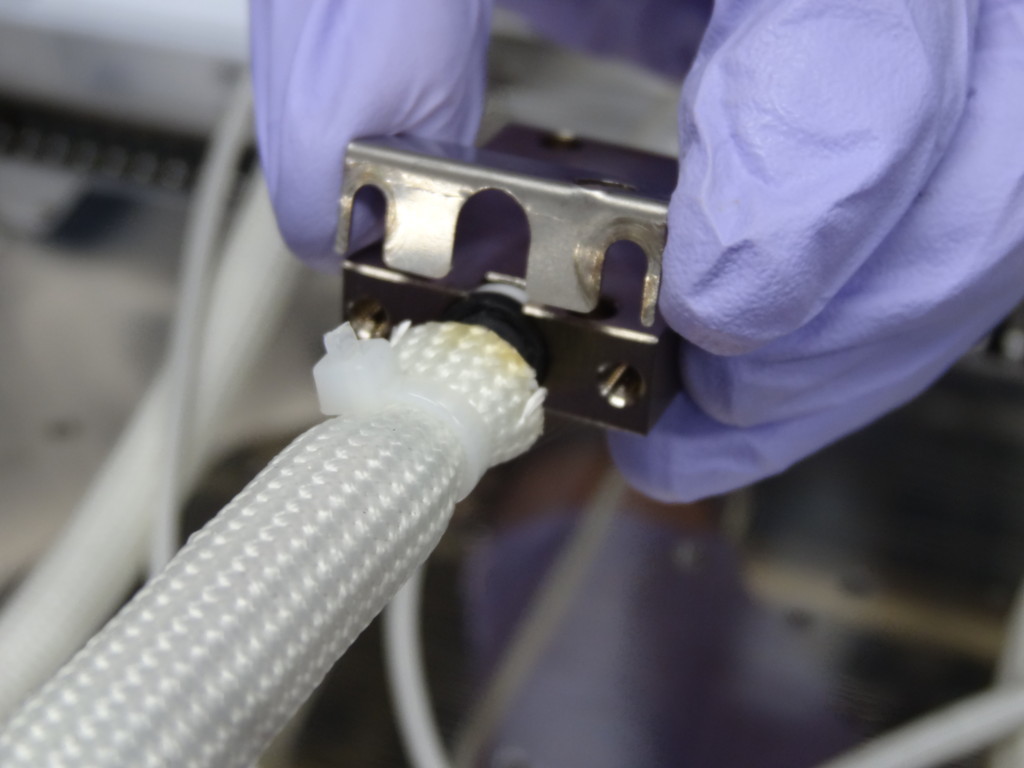

拆下点火器压块。
步骤7¶

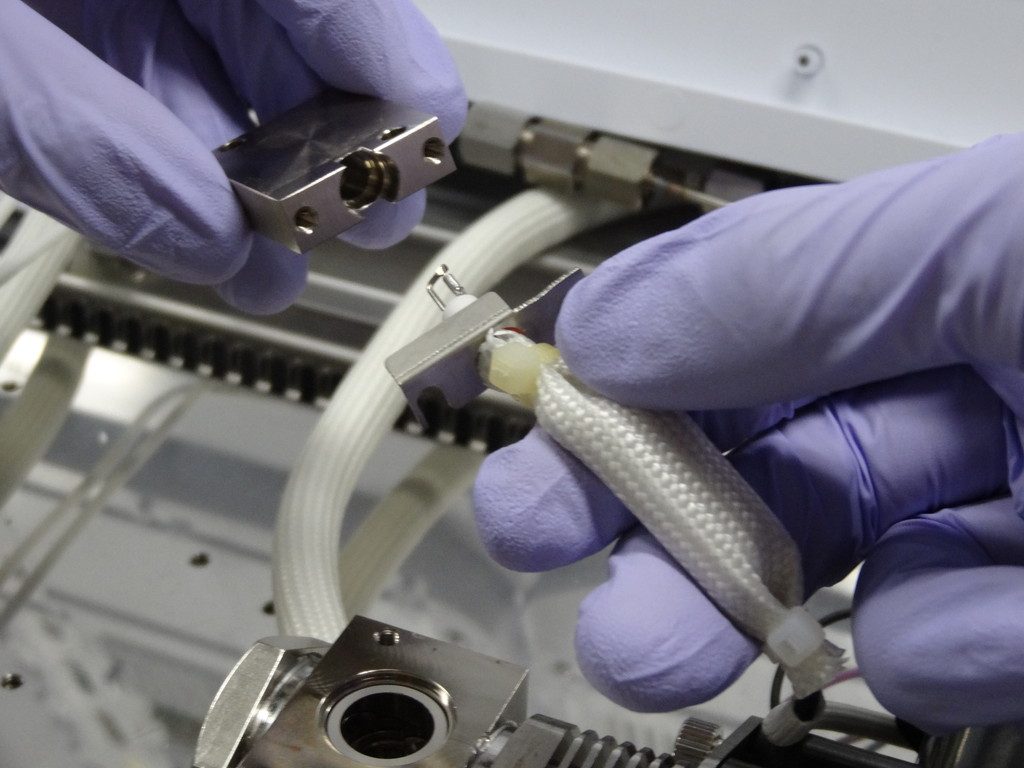

从盖头慢慢拔出点火器灯丝。

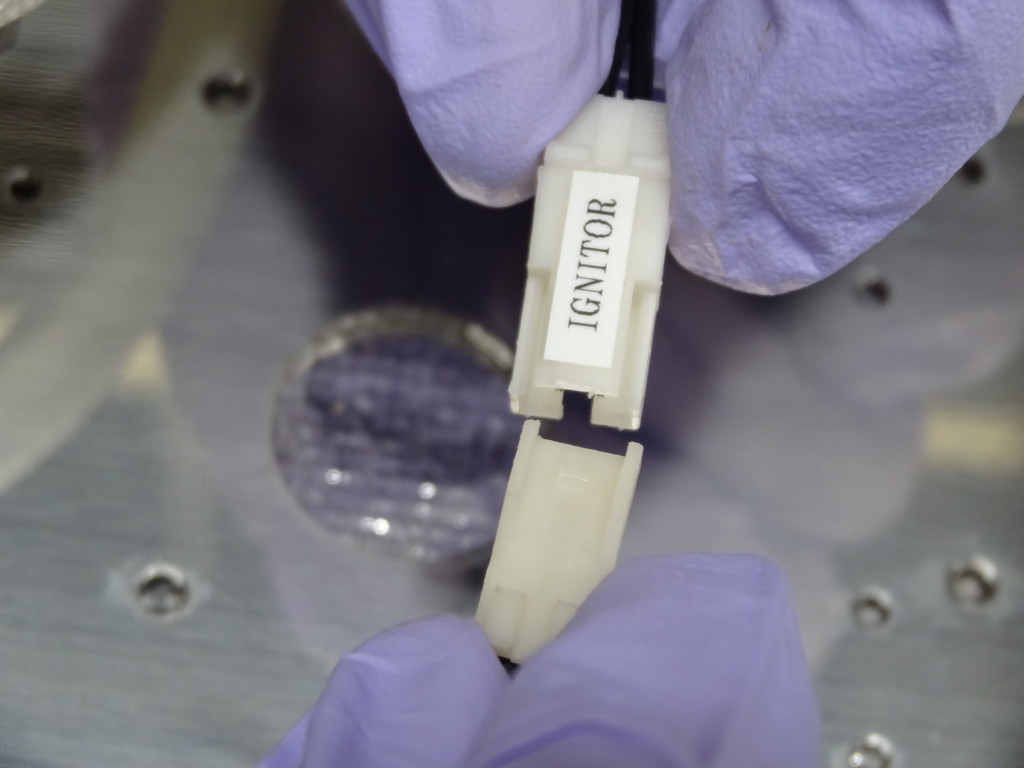

确认灯丝是否断线或老化。若有断线或老化，请拆下连接器，更换为新的点火器。
步骤8¶

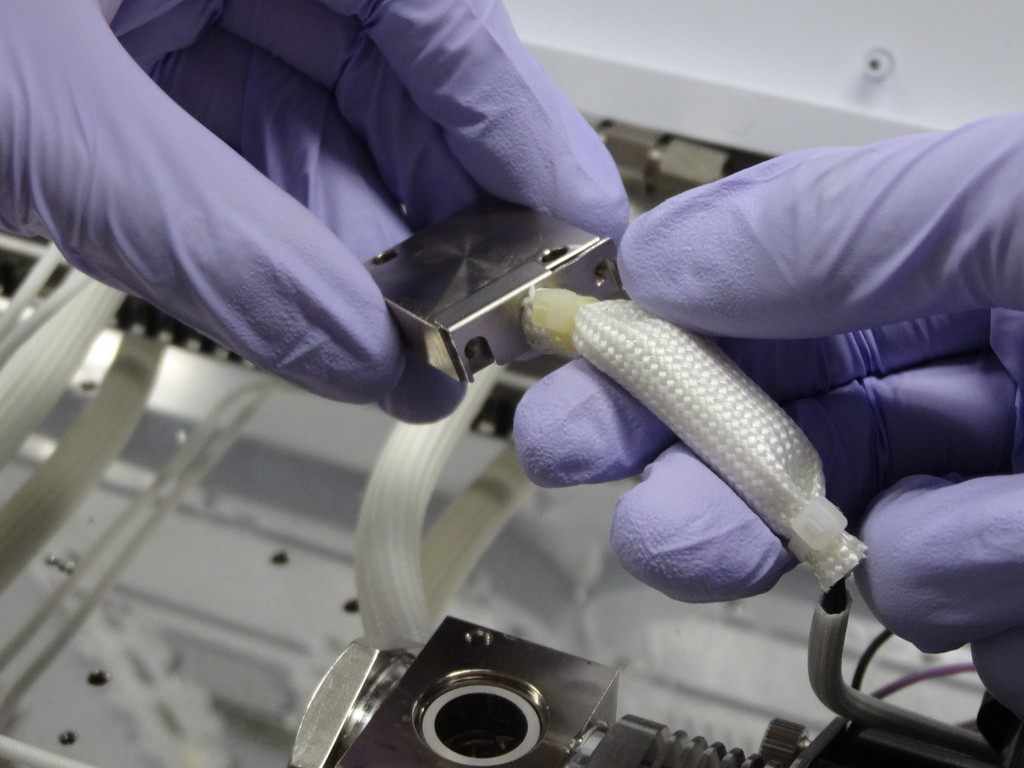

将点火器灯丝慢慢插入盖头。
步骤9¶
安装点火器压块，在2处用螺丝固定。
步骤10¶
安装盖头。
步骤11¶
用十字螺丝刀（①）安装FPD主机固定螺丝。
步骤12¶
关闭NJ / DET罩盖。
